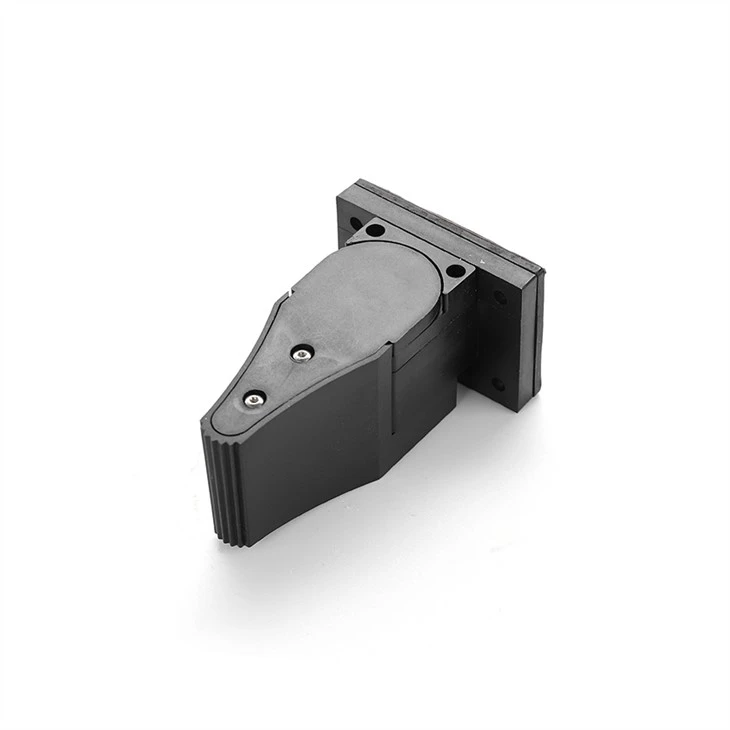

Enkeltakse Hall-effekt fingertupp-joystick
Denne serien av produkter brukes hovedsakelig i industrielle fjernkontroller, kontrollpaneler til forskjellige tekniske kjøretøy eller industrimaskiner og utstyr.
Beskrivelse
FJ1-serien
Enkeltakset betjeningshåndtak med fingertupp
Produktfunksjoner
Enakset fingertupphåndtak for betjening foran og bak.
Fjær tilbakestilles.
Den er kompakt og enkel å installere.
Vinkeldeteksjonsenheten er et potensiometer eller en berøringsfri Hall-sensor.
Ulike utgangsspenningsområder kan velges etter behov.
Bruksområde
Denne serien av produkter brukes hovedsakelig i industrielle fjernkontroller, kontrollpaneler til forskjellige tekniske kjøretøy eller industrimaskiner og utstyr.
Tekniske parametere Teknisk informasjon
Elektrisk spesifikasjon
Potensiometer type
Strømforsyningsspenning | & lt;32Vdc |
Total motstandsverdi | 4KQ eller 5KQ |
Motstandsfeil | & lt;20 % |
Elektrisk vinkel | ± 28 ° |
Median dødsonevinkel | ± 2.5 ° |
Potensiometer maksimalt strømforbruk | 0,25W (25 ℃, uten belastning) |
Median utgangsspenning | 48% ~ 52% (± 2%) |
Retningsbryter Strømforsyningsspenning | & lt;35Vdc |
Maksimal strøm | 2mA |
Startvinkel | ± 3 ° |
Kontaktmotstand | & lt;500Q |
Hall type
Strømforsyningsspenning | 5,0 ± 0,5 Vdc |
Strømforsyningsstrøm | & lt;9mA; 18mA (dobbel hall) |
Begrens tillatt spenning | 30V likestrøm |
Reversgrense tillatt spenning | -15V likestrøm |
Belastningsmotstand | & gt; 10KQ |
Median utgangsspenning | 2.5 ± 0.2V |
Lineær feil ved utgangsspenning | & lt;± 5 % |
Mekaniske parametere
Rist vinkelen rundt | ± 30 ° |
Driftsmåte | Automatisk fjærretur |
Startkraft | 1.3N |
Maksimal betjeningskraft | 3N |
Begrensende kraft | & gt; 50N |
Service liv | & gt; 2 millioner ganger (potensiometertype) |
& gt; 5 millioner ganger (Hall type) | |
Vekt | 45g |
Miljøparametere
Arbeidstemperatur | -30 ℃ ~ + 70 ℃ |
Lager temperatur | -40 ℃ ~ + 85 ℃ |
Beskyttelsesgrad | IP66 (over installasjonspanelet) |
Produktutvalg
serie
FJ1
Utgangssignal
[Potensiometertype] (Strømforsyningsspenningen er mindre enn 32Vdc)
P041 4KQ potensiometer, 0 % ~ 100 % Vdc spenningsutgang, retningsbryter foran og bak
P052 5KQ potensiometer, 10 % ~ 90 % Vdc spenningsutgang, retningsbryter foran og bak
P053 5KQ potensiometer, 25 % ~ 75 % Vdc spenningsutgang, retningsbryter foran og bak
Halltype (forsyningsspenning 5Vdc)
H51 enkel Hall, 0,5 ~ 2,5 ~ 4,5Vdc spenningsutgang
H52 enkel Hall, 0 ~ 2,5 ~ 5,0Vdc spenningsutgang
H53 enkel Hall, 1,25 ~ 2,5 ~ 3,75 Vdc spenningsutgang
2H51 redundant Hall, 0,5 ~ 2,5 ~ 4,5 Vdc og 4,5 ~ 2,5 ~ 0,5 Vdc spenningsutgang
2H52 redundant Hall, 0 ~ 2,5 ~ 5Vdc og 5 ~ 2,5 ~ 0Vdc spenningsutgang
2H53 redundant Hall, 1,25 ~ 2,5 ~ 3,75 Vdc og 3,75 ~ 2,5 ~ 1,25 Vdc spenningsutgang
Elektriske installasjoner
Koblingsplugg (FCI DU BOX TM 7-veis hannkontakt 76382-307)
Pin Elektrisk posisjon type Hall type Redundant Hall gjengefarge
A Potensiometer nøytral senterkran tom A ut rød
B Forsyningsspenning Forsyningsspenning Forsyningsspenning Blå
C Potensiometer glidende utgangsspenning Bout Bout svart
D OV OV OV hvit
E Retningsbryter (X +) tom tom gul
F retningsbryterklemme (X-) tom tom grønn
G retning åpen offentlig lukke ende tom tom grå
